نحوه انتخاب ترانسفورماتور مناسب برای پروژه‌های برق

انواع ترانسفورماتور در پروژه‌های توزیع برق

 ترانسفورماتور توزیع (Distribution Transformer)

این ترانس‌ها معمولا در سطح ولتاژ 20 به 0.4 یا 33 به 0.4 کیلوولت استفاده می‌شوند و هدف اصلی آن‌ها تغذیه مصرف‌کنندگان فشار ضعیف است. رایج‌ترین رنج توان آن‌ها عبارت است از:

• 100 کیلوولت‌آمپر
• 160 کیلوولت‌آمپر
• 250 کیلوولت‌آمپر
• 400 کیلوولت‌آمپر
• 630 کیلوولت‌آمپر و بالاتر

در پروژه‌های احداث شبکه فشار ضعیف با کابل خودنگهدار، این ترانس‌ها روی پایه‌های فشار متوسط یا داخل پست زمینی نصب می‌شوند.

ترانسفورماتور قدرت (Power Transformer)

این ترانس‌ها معمولا در پست‌های فوق توزیع و انتقال استفاده می‌شوند و توان آن‌ها از چند مگاوات تا صدها مگاوات است. در اغلب پروژه‌های توزیع شهری و روستایی، تمرکز ما بیشتر روی ترانس‌های توزیع است، اما در پروژه‌های صنعتی بزرگ ممکن است از ترانس‌های قدرت اختصاصی نیز استفاده شود.

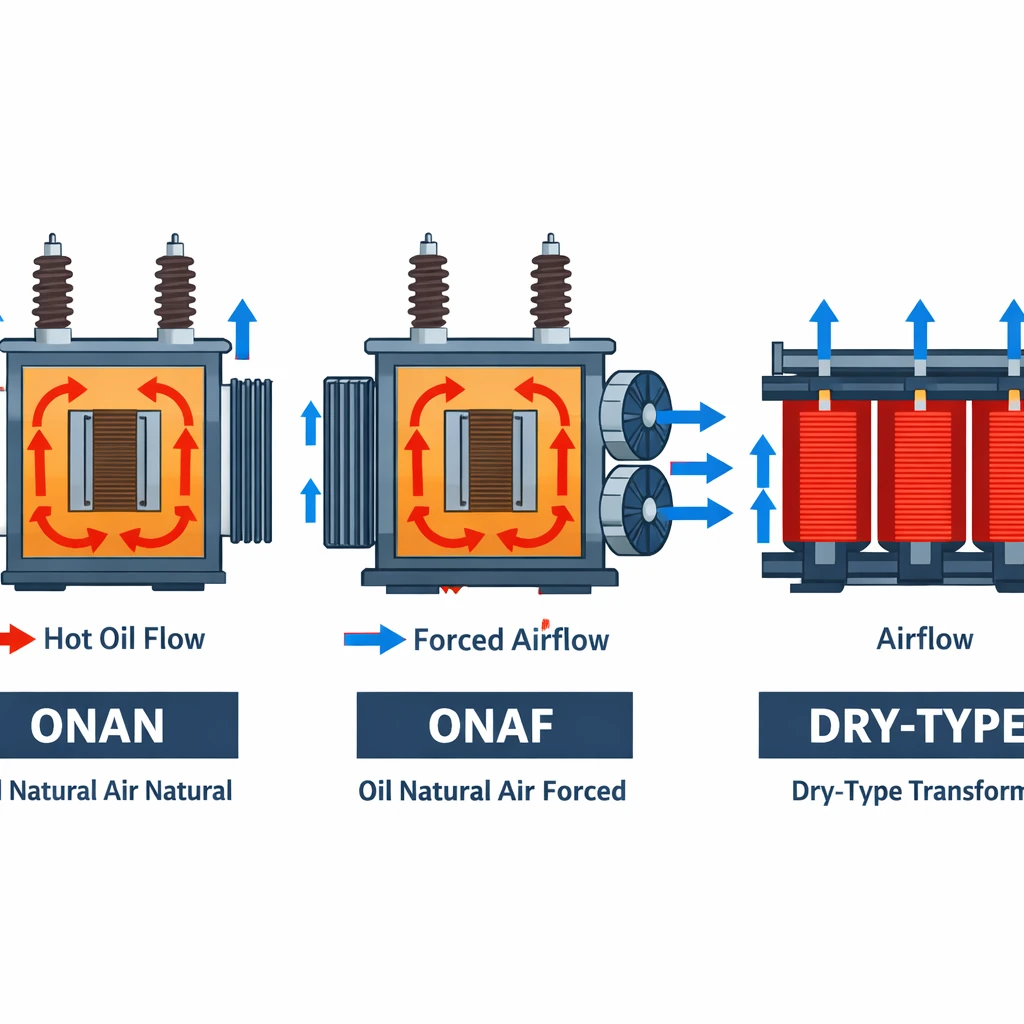

ترانسفورماتور روغنی و خشک

• ترانس روغنی: پرمصرف‌ترین نوع در شبکه‌های توزیع است. خنک‌کاری با روغن انجام می‌شود و معمولاً در فضای باز یا اتاقک‌های دارای تهویه مناسب نصب می‌گردد.
• ترانس خشک (رزینی): بیشتر در فضاهای بسته، مجتمع‌های تجاری، بیمارستان‌ها و پارکینگ‌ها که محدودیت حریق و ایمنی وجود دارد، استفاده می‌شود. هزینه اولیه بیشتر است اما ریسک آتش‌سوزی و نشتی روغن ندارد.

مراحل کلی انتخاب ترانسفورماتور مناسب

گام ۱ – تعیین توان مورد نیاز (kVA)

توان نامی ترانس باید بر اساس جمع بارها و ضریب همزمانی و ضریب اطمینان انتخاب شود.

فرمول ساده:

S_total = (P_sum / (PF × η)) × SF

که در آن:

• P_sum: جمع توان اکتیو بارها (کیلووات)
• PF: ضریب توان (معمولاً 0.8 تا 0.9 در شبکه توزیع)
• η: راندمان تقریبی (مثلاً 0.97)
• SF: ضریب اطمینان (مثلا 1.1 تا 1.3 برای رشد آینده بار)

سپس توان ترانس را از رنج‌های استاندارد بالاتر از مقدار محاسبه‌شده انتخاب می‌کنیم.

نکته مهم:

• اگر شبکه در حال توسعه است (مثلاً منطقه در حال ساخت‌وساز یا شهرک جدید)، ضریب اطمینان بزرگ‌تر در نظر بگیر.
• اگر در حال افزایش قدرت ترانس موجود هستی، حتما بار واقعی، ثبت حداکثر دیماند و تلفات فعلی را بررسی کن.
• اگر در این حوزه تخصص ندارید پیشنهاد می گردد با شرکت نورتابان سیار تماس گیرید.

گام ۲ – انتخاب سطح ولتاژ و گروه برداری

در شبکه‌های توزیع ایران معمولاً:

• ولتاژ اولیه: 20 کیلوولت (گاهی 33 کیلوولت)
• ولتاژ ثانویه: 0.4 کیلوولت سه‌فاز

گروه برداری متداول:

• Dyn11 از رایج‌ترین‌هاست (سمت فشار متوسط ستاره با نول زمین شده، سمت فشار ضعیف مثلث).

انتخاب صحیح گروه برداری به هماهنگی با شبکه بالا‌دست و پایین‌دست کمک می‌کند و موضوعاتی مثل جریان‌های هارمونیکی و اتصال زمین را تحت تأثیر قرار می‌دهد.

گام ۳ – شرایط محیطی و محل نصب

محل نصب ترانس نقش مهمی در انتخاب نوع و مشخصات آن دارد:

• محیط باز – روی پایه فشار متوسط یا پست هوایی
  • عموماً ترانس روغنی، کلاس حفاظت IP مناسب در برابر رطوبت و گرد و غبار
  • در مناطق ساحلی یا صنعتی خورنده، نیاز به پوشش ضدخوردگی و بررسی ویژه است.
• محیط بسته – پست کمپکت یا اتاق ترانس
  • اگر محدودیت حریق و ایمنی وجود دارد، ترانس خشک (Cast Resin) گزینه خوبی است.
  • باید به تهویه، مساحت اتاق، فاصله‌های ایمنی و امکان دسترسی برای تعمیرات توجه شود.
• شرایط دمایی
  • در مناطق گرمسیر، ظرفیت خنک‌کاری کاهش می‌یابد و ممکن است لازم باشد ترانس با کلاس دمایی بالاتر یا توان نامی کمی بیشتر انتخاب شود.

گام ۴ – کلاس عایقی و سطح تلفات

کلاس عایقی و سطح ایزولاسیون

ترانس باید با استانداردهای ملی/بین‌المللی (مانند IEC 60076) منطبق باشد. پارامترهایی که باید بررسی شوند:

• سطح عایقی سمت فشار متوسط (مثلاً BIL مناسب 24 یا 36 کیلوولت)
• نوع عایق (کاغذ-روغن، رزین اپوکسی در ترانس خشک)
• کلاس دمایی عایق (مثلاً A، F، H)

تلفات بی‌باری و بارداری

ترانسفورماتور دو نوع تلفات اصلی دارد:

• تلفات بی‌باری (No-load Loss): حتی بدون بار، در صورت برق‌دار بودن وجود دارد.
• تلفات بارداری (Load Loss): متناسب با جریان بار و توان عبوری افزایش می‌یابد.

در شبکه‌های توزیع، انتخاب ترانس با تلفات کم هرچند قیمت خرید را کمی بالا می‌برد، ولی در طول عمر بهره‌برداری هزینه انرژی تلف‌شده را به‌طور چشمگیری کاهش می‌دهد. در پروژه‌های بزرگ، تحلیل اقتصادی (LCC: هزینه چرخه عمر) کمک می‌کند تا کلاس تلفات بهینه انتخاب شود.

گام ۵ – ملاحظات کوتاه‌مدت و بلندمدت بار (Load Profile)

برای انتخاب صحیح ترانس باید پروفیل بار را در نظر گرفت:

• بار ثابت یا متغیر
• وجود بارهای ضربه‌ای (مانند موتورهای بزرگ، پمپ‌ها، کمپرسورها)
• پیک روزانه و فصلی

مثال:

در یک شهرک مسکونی، بار در ساعات شب و فصل تابستان به اوج می‌رسد (به دلیل کولر و لوازم خانگی). بنابراین باید ترانسی انتخاب شود که در ساعات محدود بتواند اضافه‌بار کوتاه‌مدت را تحمل کند بدون اینکه دمای سیم‌پیچ از حد مجاز عبور کند.

گام ۶ – نوع بار و هارمونیک‌ها

وجود بارهای غیرخطی مانند:

• درایوهای فرکانس متغیر (VFD)
• UPS
• رکتیفایرها
• تجهیزات الکترونیک قدرت

باعث ایجاد هارمونیک‌ها و افزایش تلفات در ترانس می‌شود. در صورت غلبه این بارها:

• باید از ترانس‌هایی با طراحی ویژه برای تحمل هارمونیک یا ترانس K-rated استفاده شود.
• ممکن است لازم باشد ظرفیت ترانس کمی بالاتر از محاسبات بار نامی در نظر گرفته شود.

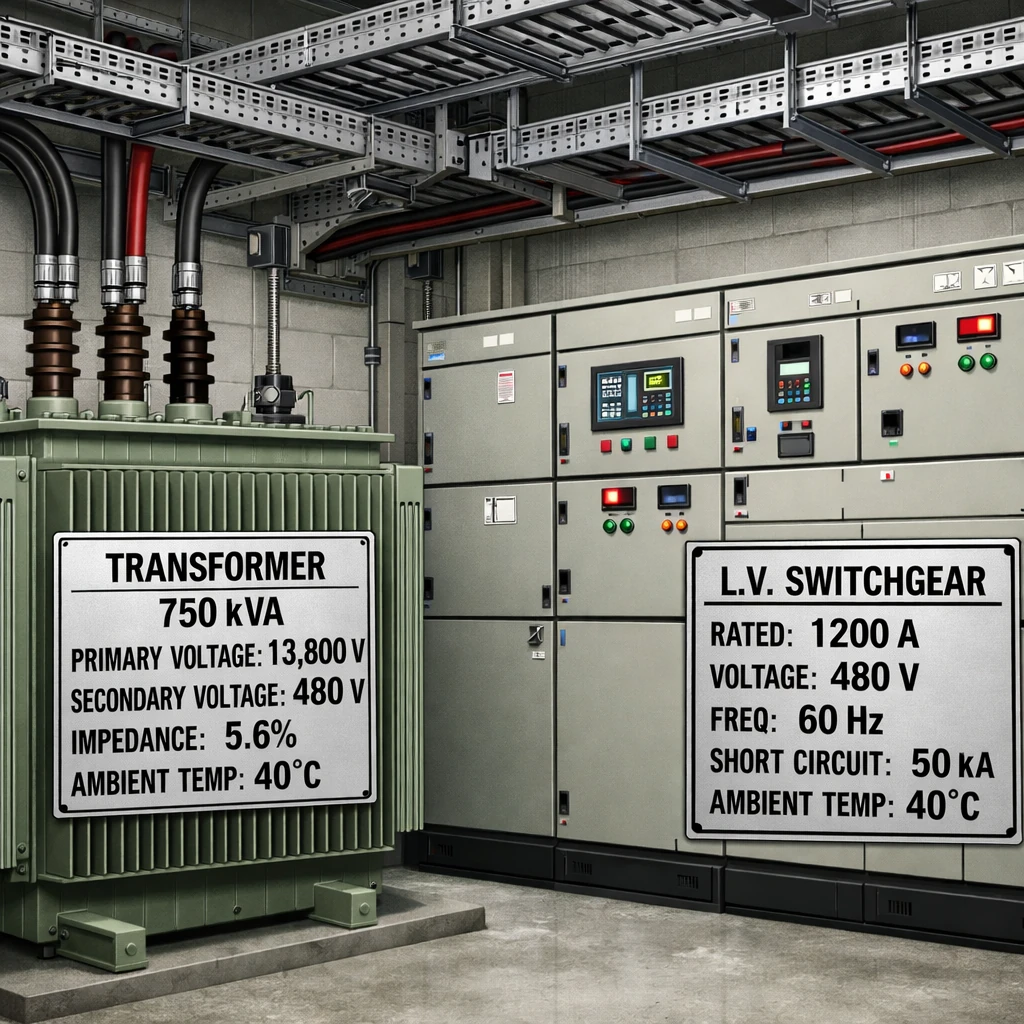

گام ۷ – حفاظت و هماهنگی با تابلو و شبکه

انتخاب ترانسفورماتور جدا از انتخاب تجهیزات حفاظتی نیست. باید هماهنگی حفاظتی با:

• فیوزهای MV روی پایه
• ریکلوزرها
• کلیدهای قدرت در پست
• فیوزهای فشار ضعیف و کلیدهای اتوماتیک تابلو LV

در نظر گرفته شود.

جریان اتصال کوتاه سمت فشار ضعیف باید محاسبه شود تا کلیدها و شینه‌ها در تابلو بتوانند آن را تحمل کنند.

نکات مهم در پروژه‌های احداث و توسعه شبکه

احداث شبکه فشار ضعیف با کابل خودنگهدار

در پروژه‌هایی که کابل خودنگهدار به‌کار می‌رود:

• طول فیدر، سطح مقطع کابل، افت ولتاژ و تلفات خط باید بررسی شود.
• ترانس باید در نقطه‌ای نصب شود که پروفیل ولتاژ در انتهای خط در محدوده استاندارد باقی بماند.
• در صورت طولانی بودن خط LV، بهتر است ترانس با توان مناسب‌تر و حتی چند ترانس با توان پایین‌تر در نقاط مختلف نصب شود تا افت ولتاژ کنترل شود.

احداث شبکه فشار متوسط و جانمایی ترانس‌ها

در توسعه شبکه 20 کیلوولت:

• فاصله بین پست‌های توزیع، تراکم بار و سطح ولتاژ بحرانی در خطوط باید بررسی شود.
• ممکن است از چند ترانس با توان متوسط (مثلاً چند 400 kVA) به‌جای یک ترانس بزرگ (مثلاً 1MVA) استفاده شود تا قابلیت مانور و قابلیت اطمینان شبکه افزایش یابد.

افزایش قدرت ترانسفورماتور موجود

وقتی نیاز به افزایش قدرت ترانسفورماتور در شبکه احساس می‌شود:

1. وضعیت ترانس فعلی (دما، تلفات، پیک بار ثبت‌شده، عمر ترانس) را بررسی کن.
2. بررسی کن که آیا فقط ترانس محدودکننده است یا شبکه LV و کابل‌ها هم تحت فشارند.
3. ممکن است لازم باشد علاوه بر تعویض ترانس، اصلاح شبکه فشار ضعیف (افزایش سطح مقطع، ایجاد فیدر جدید، تعادل فازها) نیز انجام شود.


خطاهای رایج در انتخاب ترانسفورماتور

انتخاب ترانس با توان بسیار کمتر از نیاز

• منجر به اضافه‌بار دائمی
• افزایش دمای سیم‌پیچ
• کاهش عمر عایق و افزایش احتمال سوختن ترانس

انتخاب ترانس بیش از حد بزرگ‌تر از نیاز

• افزایش هزینه اولیه خرید
• افزایش تلفات بی‌باری (هزینه برق تلف‌شده در طول عمر)
• بهره‌برداری غیربهینه و دور از نقطه کاری مناسب

نادیده گرفتن توسعه آتی شبکه

• در شهرک‌های در حال رشد، اگر آینده‌نگری نشود، پس از چند سال ناچار به تعویض کامل ترانس و اجرای مجدد کابل‌کشی می‌شوی که بسیار پرهزینه است.

جمع‌بندی معیارهای انتخاب ترانس مناسب

برای انتخاب یک ترانسفورماتور مناسب برای پروژه‌های برق، به‌خصوص در حوزه توزیع و شبکه‌های فشار ضعیف و متوسط، باید موارد زیر را به‌صورت یک چک‌لیست بررسی کنی:

• توان نامی مورد نیاز با در نظر گرفتن ضریب اطمینان و رشد آینده بار
• سطح ولتاژ و گروه برداری منطبق با شبکه بالادست و پایین‌دست
• نوع ترانس (روغنی یا خشک) متناسب با محل نصب و الزامات ایمنی
• کلاس عایقی، سطح تلفات بی‌باری و بارداری طبق استاندارد
• پروفیل بار و وجود بارهای ضربه‌ای و هارمونیک
• شرایط محیطی (دما، رطوبت، آلودگی، فضای نصب)
• هماهنگی حفاظتی با تجهیزات فشار ضعیف و متوسط
• امکان توسعه شبکه و افزایش ظرفیت در آینده

با رعایت این موارد، ریسک مشکلات بهره‌برداری، خاموشی‌ها، تلفات بالا و حوادث شبکه به حداقل می‌رسد و عمر مفید ترانسفورماتور و تجهیزات جانبی به‌طور قابل‌توجهی افزایش می‌یابد.
